導入
VD法は、転炉や電気炉で最初に生成された溶鋼を真空チャンバーに入れ、取鍋の底にアルゴンを吹き込み撹拌する真空処理法で、脱ガス、脱硫、不純物除去、合金化、溶鋼温度と成分の均一化を実現できます。
コンポーネント
真空タンク、真空タンク蓋及び蓋昇降機構、取鍋、真空供給装置、温度測定及びサンプリング、観察システム、酸素システム、アルゴンシステム、冷却水システム及び真空ポンプシステム等。
特徴
- 溶鋼中の窒素、水素、酸素含有量を減らすための効果的な脱ガス。
- アルカリスラグによる脱硫。
- 合金の微調整とアルゴン吹き付けにより化学組成と温度を制御できます。
- アルゴンを吹き付けることで、介在物を回収し浮かせます。
プロセス
取鍋をタンクに持ち上げる ⇨ アルゴン吹き込みを開始する ⇨ 温度測定とサンプル採取 ⇨ 真空タンクの蓋を閉める ⇨ 真空ポンプをオンにする ⇨ 真空度とアルゴン吹き込みの強さを調整する ⇨ 真空を維持する ⇨ 真空を解除する ⇨ タンクの蓋を外す ⇨ 温度測定とサンプル採取 ⇨ アルゴン吹き込みを停止する ⇨ 取鍋を持ち上げる
主な技術的パラメータ
|
容量/タイプ |
内径 |
排気容量 |
容量（T） |
サイズ |
|
定格/最大 |
||||
|
VD/VOD-15 |
2200 |
120~150 |
15~18 |
φ3800X4100 |
|
VD/VOD-25 |
2600 |
150~180 |
25~28 |
φ4000X4600 |
|
VD/VOD-30 |
2700 |
180~200 |
30-35 |
φ4200X5175 |
|
VD/VOD-40 |
2900 |
220~260 |
40-45 |
φ4800X5300 |
|
VD/VOD-50 |
3000 |
260~280 |
50~55 |
φ5300X5400 |
|
VD/VOD-60 |
3150 |
300~360 |
60-65 |
φ5300X5500 |
|
VD/VOD-70 |
3200 |
350~370 |
70~80 |
φ5400X5600 |
|
VD/VOD-80 |
3300 |
360~380 |
80-90 |
φ5500X5700 |
|
VD/VOD-90 |
3400 |
380~400 |
90~100 |
φ5600X5800 |
|
VD/VOD-100 |
3500 |
400~450 |
100~110 |
φ5600X5800 |
|
VD/VOD-120 |
3600 |
480~500 |
120~130 |
φ6200X6400 |
|
VD/VOD-150 |
3900 |
550~600 |
150~160 |
φ6300X6600 |
述べる: これらのパラメータは、さまざまなプロセス要件に応じて調整できます。

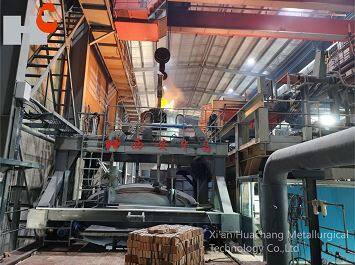

15T 機械式ポンプ VD 炉

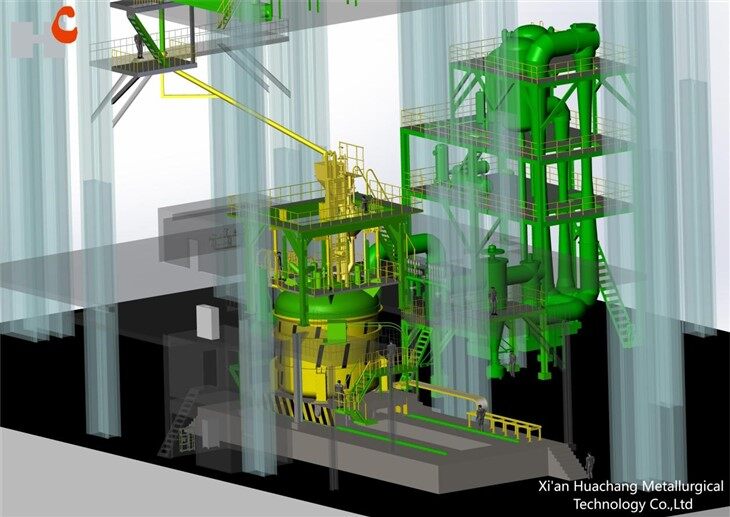

VD炉立体図
